RJC长轴深井泵产品技术描述
RJC型系列泵结构新颖、水力模型、性能曲线无驼峰区域宽广、效率比其他型号深井泵平均高4%～8%，采用亚什兰树脂工艺制芯、叶片流道部位环氧涂复等多种新工艺；水泵效率高，性能曲线无驼峰，区域宽广，效率比JC型长轴深井泵高2~8%。水泵采用甩砂装置，迷宫式结构使砂粒无法进入轴承。叶轮轴、传动轴、电机轴的径向跳动控制在0.13mm以内，泵运行平稳，噪音低。泵座造型美观，窗口大，便于维修、更换填料。是节能型提水机具。使用于工矿企业、城市给排水与地下水抽汲及农田灌溉等。根据用户要求，更换有关材质并调整结构，可适用于在电厂、钢铁厂、化工厂输送固体颗粒含量较大的污水。
对于电厂、棉纺厂、自来水厂、石化企业也具应用领域。深井提水的重要设备。使用时整个机组潜入水中工作。把地下水提取到地表，是生活用水、矿山抢险、工业冷却、农田灌溉、海水提升、轮船调载，还可用于喷泉景观，热水潜水泵用于温泉洗浴，还可适用于从深井中提取地下水，也可用于河流、水库、水渠等提水工程。主要用于农田灌溉及高山区人畜用水，亦可供中央空调冷却、热泵机组、冷泵机组、城市、工厂、铁路、矿山、工地排水使用。一般流量可以达到(10m3~650m3)每小时、扬程可达到1500米。
水厂
火电厂（工业、生活、消防用泵等）: 1.水源地取水、补给水泵 2.凝结水泵
水电站（检修、渗漏排水用泵等）: 1.施工给水泵 2.大坝渗漏排水泵
钢铁厂（循环降温、生活、铁皮坑用泵等）：1.气体公司
冷却塔: 1.冷凝泵
轧钢,炼钢:1.铁皮坑泵
石油平台: 1.海水提升泵 2.柴油发电机组循环冷却泵 3.生活给水泵 4.消防泵
石油化工码头:消防泵
农业灌溉、消防、市政等行业

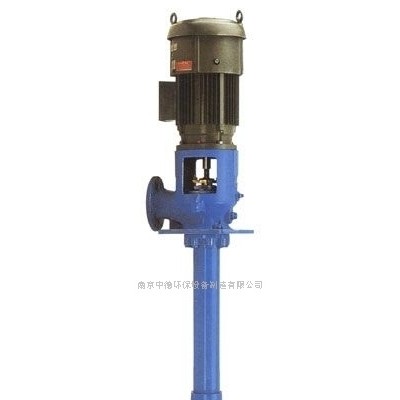

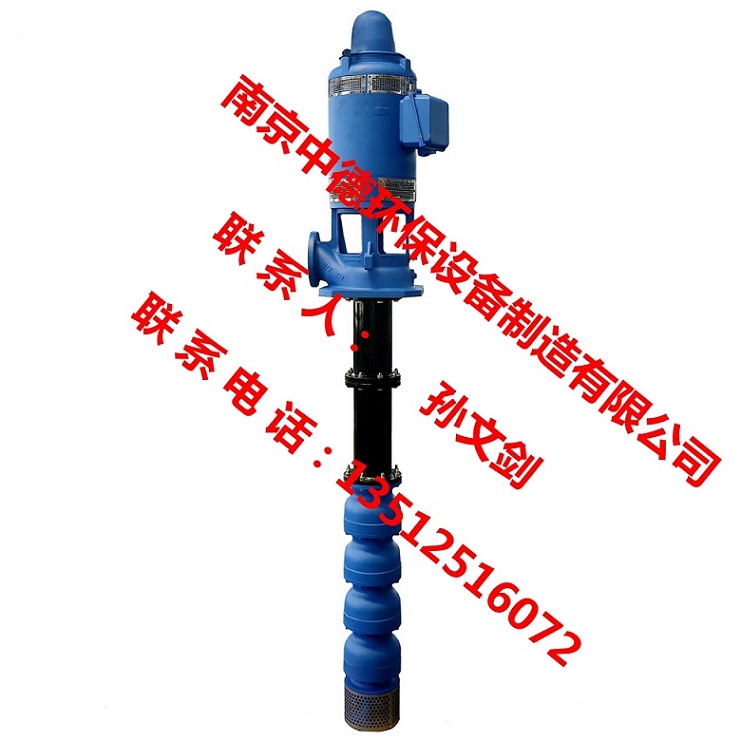

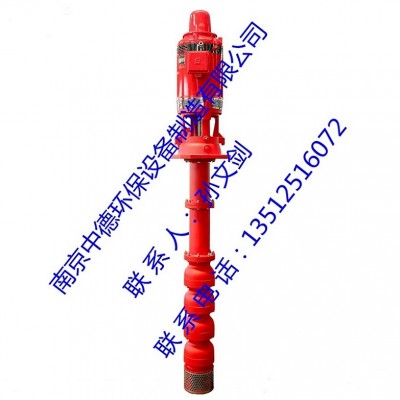

长轴深井泵内部结构
1.电机：深井泵空心轴电机（YLB型），或实心轴普通立式电机；
2.调整螺母：调节叶轮轴向串量；
3.泵座：承受重载荷，及方便安装填料箱；
4.预润滑丝堵：启动前，通过该处注入清洁水以便润滑水泵内部轴承；
6.上短管（短管乙）：用法兰连接方式，短管上法兰与泵座连接，下法兰与扬水管法兰连接；
9.叶轮轴：2Cri13不锈钢或45#碳钢（表面镀铬）；
10.中壳：流道光滑，减少摩擦阻力，提效率。材质为：HT200、QT450、2Cr13、304、316等；
11.叶轮：与中壳配合设计，工作运行范围宽广，并进行精密的校平衡，以保证运行平稳。材质：HT200、硅黄铜、QT450、2Cr13、304、316等；
12.中壳轴承：铜轴承、耐磨橡胶轴承或进口高分子轴承。工作可靠，寿命长。
13.锥套：把叶轮可靠地固定在叶轮轴上。
15.下壳轴承：铜轴承，油脂填充，长期无故障运行。
16.下壳：将滤水网中的液体以小的损失均匀地引向叶轮。材质为：HT200、QT450、2Cr13、304、316等；
17.滤水网：滤水网长度应适宜，以达很好状态，并且可以防止大颗粒物体进入水泵；
18.传动轴：高强度碳钢，轴承位置表面镀铬。根据需要，可提供不锈钢材质；
22.扬水管：扬水管可采用螺纹连接方式安装，也可采用法兰连接方式安装。
长轴深井泵型号说明:
300RJC 185 — 12 * 3
300表示井径（口径）
RJC表示长轴深井泵
185表示流量
12表示单级扬程
3表示级数
长轴深井泵安装使用方式
RJC系列长轴深井泵基本参数表
RJC SERIES SUBMERSIBLE DEEP WELL PUMPS BASIC PARAMETERS
|
型号 Model |
流量 Capacity |
扬 程 Head |
级数 Stage |
配套功率 Supporting Power |
串量 String Quantity |
转速 Rotating Speed |
效率 Effi. |
井下部件最大直径 Max. outside Dia. Below well |
||
|
|
m3/h |
m |
i |
kW |
mm |
r/min |
% |
mm |
||
|
100RJC10-4 |
6.5
10
12 |
35 |
32 |
25.5 |
8 |
5.5 |
8 |
2940 |
62 |
92 |
|
44 |
40 |
32 |
10 |
5.5 |
||||||
|
53 |
48 |
38 |
12 |
5.5 |
||||||
|
61.5 |
56 |
44.5 |
14 |
5.5 |
||||||
|
70 |
64 |
51 |
16 |
5.5 |
||||||
|
79 |
72 |
57.5 |
18 |
5.5 |
||||||
|
88 |
80 |
64 |
20 |
5.5 |
||||||
|
96.5 |
88 |
70 |
22 |
5.5 |
||||||
|
105.5 |
96 |
76.5 |
24 |
5.5 |
||||||
|
115 |
104 |
83 |
26 |
5.5 |
||||||
|
150RJC10-9 |
8
10
16 |
74.5 |
72 |
54 |
8 |
5.5 |
12 |
2940 |
62 |
138 |
|
84 |
80 |
61 |
9 |
5.5 |
||||||
|
93 |
89 |
67.5 |
10 |
5.5 |
||||||
|
102.5 |
98 |
61.5 |
11 |
7.5 |
||||||
|
112 |
108 |
81 |
12 |
7.5 |
||||||
|
121 |
117 |
87.5 |
13 |
7.5 |
||||||
|
130 |
126 |
94.5 |
14 |
7.5 |
||||||
|
139.5 |
135 |
101 |
15 |
11 |
||||||
|
149 |
144 |
108 |
16 |
11 |
||||||
|
158 |
153 |
114.5 |
17 |
11 |
||||||
|
167 |
162 |
121.5 |
18 |
11 |
||||||
|
176.5 |
171 |
128 |
19 |
11 |
||||||
|
150RJC20-11 |
15
20
24 |
48 |
44 |
39.4 |
4 |
5.5 |
12 |
2940 |
67 |
150 |
|
60 |
55 |
49.3 |
5 |
5.5 |
||||||
|
84 |
77 |
69 |
7 |
7.5 |
||||||
|
108 |
99 |
88.6 |
9 |
11 |
||||||
|
132 |
121 |
108.2 |
11 |
15 |
||||||
|
156 |
143 |
128 |
13 |
15 |
||||||
|
180 |
165 |
147.5 |
15 |
18.5 |
||||||
|
204 |
187 |
167 |
17 |
18.5 |
||||||
|
150RJC30-12.5 |
12
30
36 |
69 |
62.5 |
51 |
5 |
11 |
8 |
2940 |
70 |
150 |
|
82.5 |
75 |
61 |
6 |
11 |
||||||
|
96.2 |
87.5 |
71.8 |
7 |
15 |
||||||
|
110.4 |
100 |
82 |
8 |
15 |
||||||
|
124 |
112.5 |
92.2 |
9 |
15 |
||||||
|
138 |
125 |
102.5 |
10 |
18.5 |
||||||
|
151.6 |
137.5 |
112.8 |
11 |
18.5 |
||||||
|
165 |
150 |
123 |
12 |
22 |
||||||
|
179.4 |
162.5 |
133.3 |
13 |
22 |
||||||
|
150RJC40-13.5 |
30
40
46 |
62 |
54 |
50 |
4 |
11 |
8 |
2940 |
72 |
150 |
|
77.5 |
67.5 |
62.5 |
5 |
15 |
||||||
|
93 |
81 |
75 |
6 |
15 |
||||||
|
108.5 |
94.5 |
87.5 |
7 |
18.5 |
||||||
|
124 |
108 |
100 |
8 |
18.5 |
||||||
|
139 |
121.5 |
112.5 |
9 |
22 |
||||||
|
155 |
135 |
125 |
10 |
30 |
||||||
|
170.5 |
148.5 |
137.5 |
11 |
30 |
||||||
|
186 |
162 |
150 |
12 |
30 |
||||||
|
150RJC50-13 |
30
50
55 |
66 |
52 |
46 |
4 |
11 |
8 |
2940 |
74 |
150 |
|
82.5 |
65 |
57.5 |
5 |
15 |
||||||
|
99 |
78 |
69 |
6 |
18.5 |
||||||
|
115.5 |
91 |
80.5 |
7 |
22 |
||||||
|
132 |
104 |
92 |
8 |
22 |
||||||
|
148.5 |
117 |
103.5 |
9 |
30 |
||||||
|
200RJC60-20 |
40
60
76 |
44 |
40 |
30 |
2 |
11 |
9 |
2940 |
75 |
181 |
|
66 |
60 |
45 |
3 |
18.5 |
||||||
|
88 |
80 |
60 |
4 |
22 |
||||||
|
110 |
100 |
75 |
5 |
30 |
||||||
|
132 |
120 |
90 |
6 |
37 |
||||||
|
154 |
140 |
105 |
7 |
37 |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
未全部展示。
